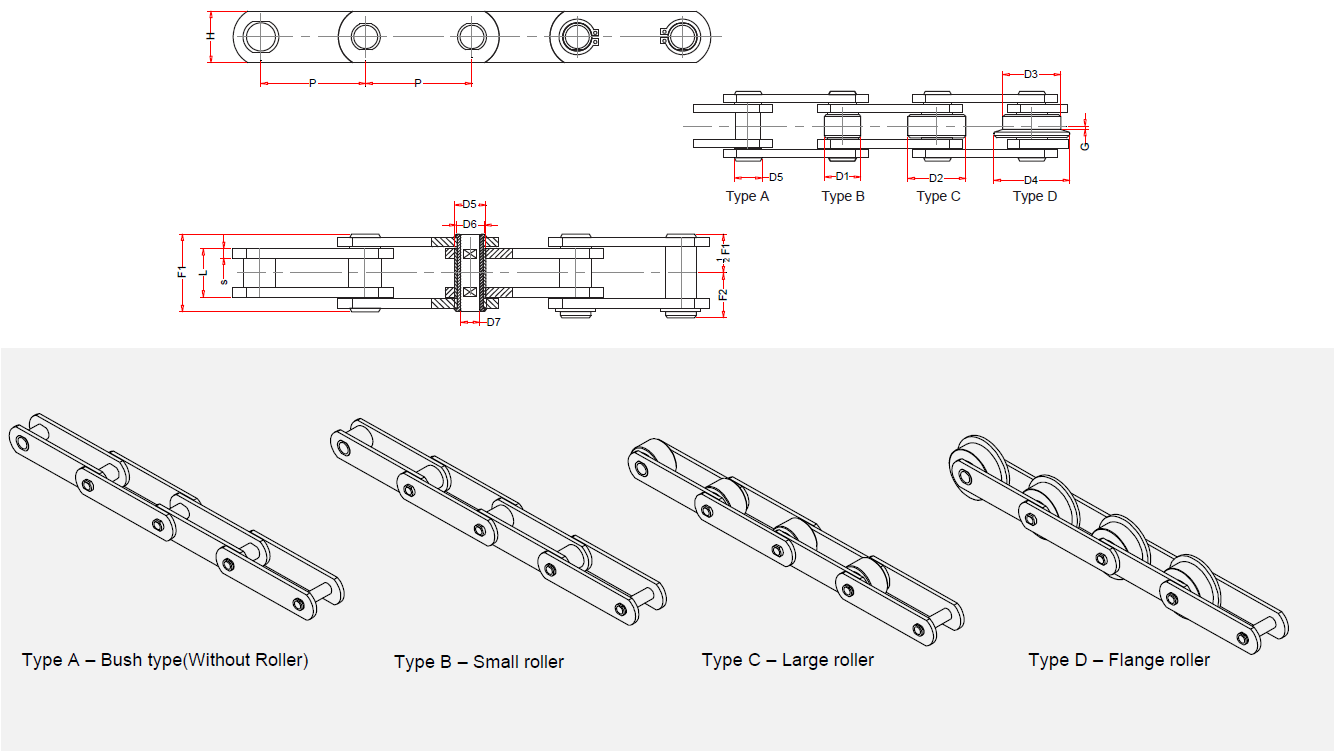

FV/CC Series__Hollow Pin

Description

Metric Conveyor Chain (DIN 8165)
DIN Number	Chain number	Pitch P	L	G	H	S	F1	F2	D1	D2	D3	D4	D5	D6	D7	Breaking Load kN	Weight (Type C) kg/m
FV63	CC46	63	22	5	30	4	45	28	26	40	50	63	18	12	8	46	5.7
“	“	80	“	“	“	“	“	“	“	“	“	“	“	“	“	“	4.9
“	“	100	“	“	“	“	“	“	“	“	“	“	“	“	“	“	4.3
“	“	125	“	“	“	“	“	“	“	“	“	“	“	“	“	“	3.8
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	3.4
FV90	CC73	63	25	6.5	35	5	53	30	30	48	63	78	20	14	10	73	9.1
“	“	80	“	“	“	“	“	“	“	“	“	“	“	“	“	“	7.8
“	“	100	“	“	“	“	“	“	“	“	“	“	“	“	“	“	6.8
“	“	125	“	“	“	“	“	“	“	“	“	“	“	“	“	“	5.6
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	5.3
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	4.7
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	4.3
FV112	CC90	100	30	7.5	40	6	62	32	32	55	72	90	22	16	11	90	10.2
“	“	125	“	“	“	“	“	“	“	“	“	“	“	“	“	“	8.9
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	7.8
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	7.0
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	6.3
FV140	CC110	100	35	9	45	6	67	35	36	60	80	100	26	18	12	110	12.9
“	“	125	“	“	“	“	“	“	“	“	“	“	“	“	“	“	11.2
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	9.7
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	8.6
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	7.7
FV180	CC145	125	45	13	50	8	86	45	42	70	100	125	30	20	14	145	18.2
“	“	160	“	“	“	“	“	“	“	“	“	“	“	“	“	“	15.6
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	13.8
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	12.3
“	“	315	“	“	“	“	“	“	“	“	“	“	“	“	“	“	11.0
FV250	CC215	160	55	15	60	8	97	55	50	80	125	155	36	26	18	215	20.5
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	18.0
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	15.9
“	“	315	“	“	“	“	“	“	“	“	“	“	“	“	“	“	14.2
FV315	CC295	160	65	18	70	10	117	63	60	90	140	175	42	30	20	295	34.1
“	“	200	“	“	“	“	“	“	“	“	“	“	“	“	“	“	29.5
“	“	250	“	“	“	“	“	“	“	“	“	“	“	“	“	“	25.8
“	“	315	“	“	“	“	“	“	“	“	“	“	“	“	“	“	22.8
“	“	400	“	“	“	“	“	“	“	“	“	“	“	“	“	“	20.2
